產品詳情

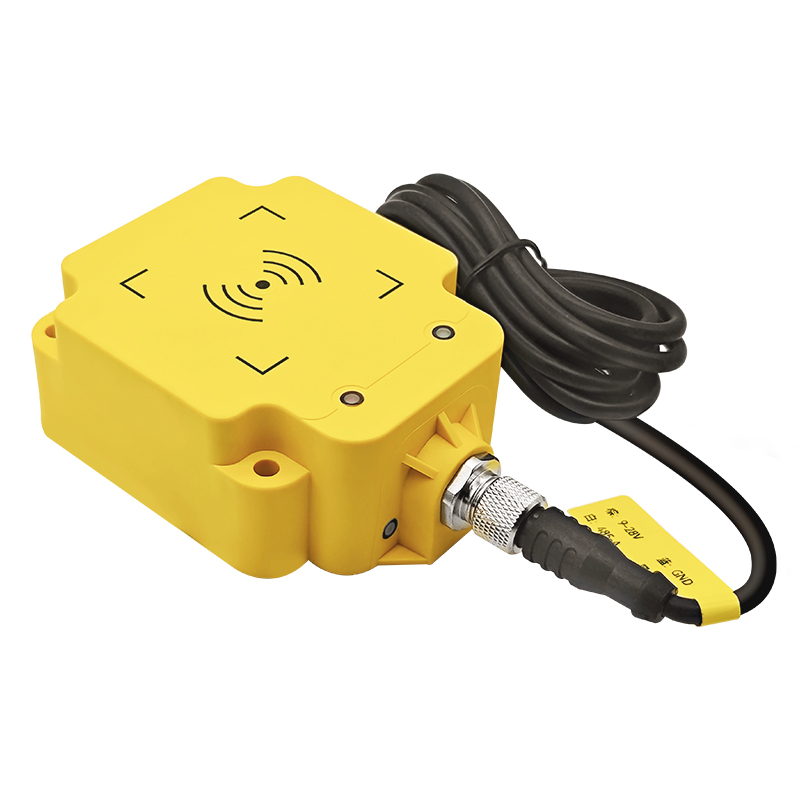

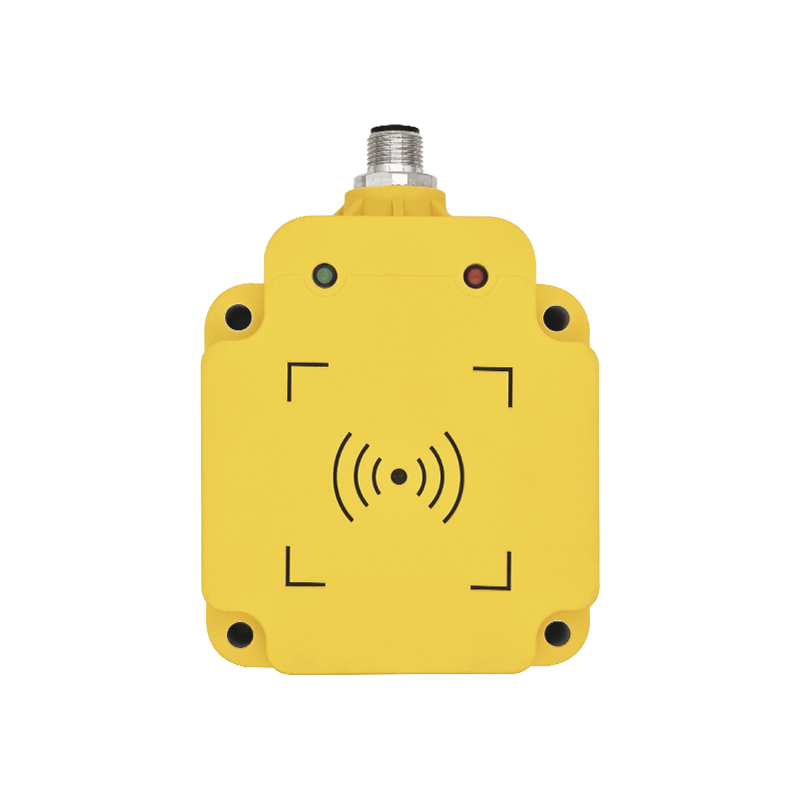

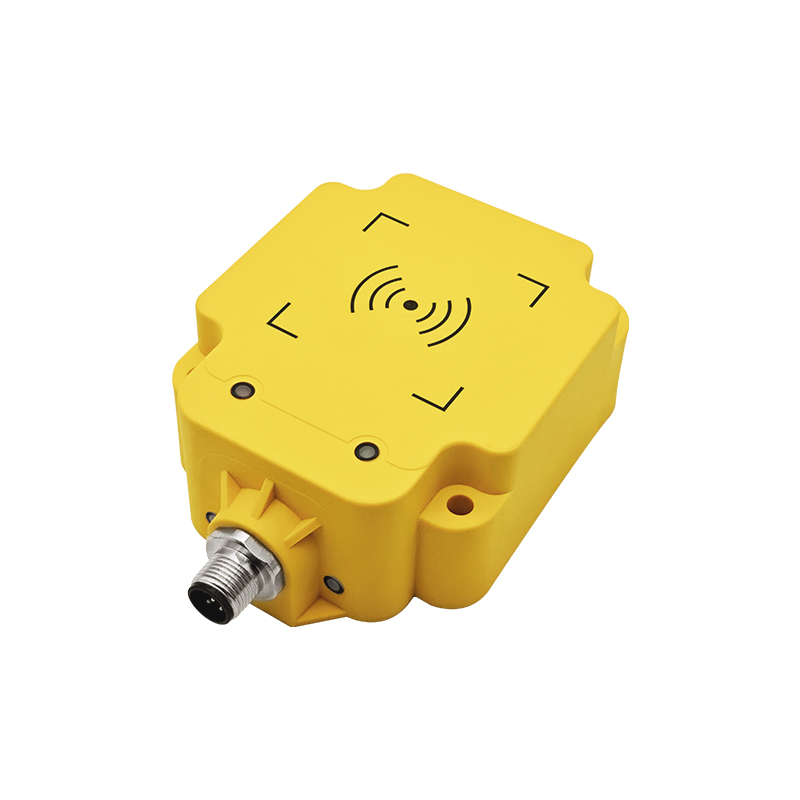

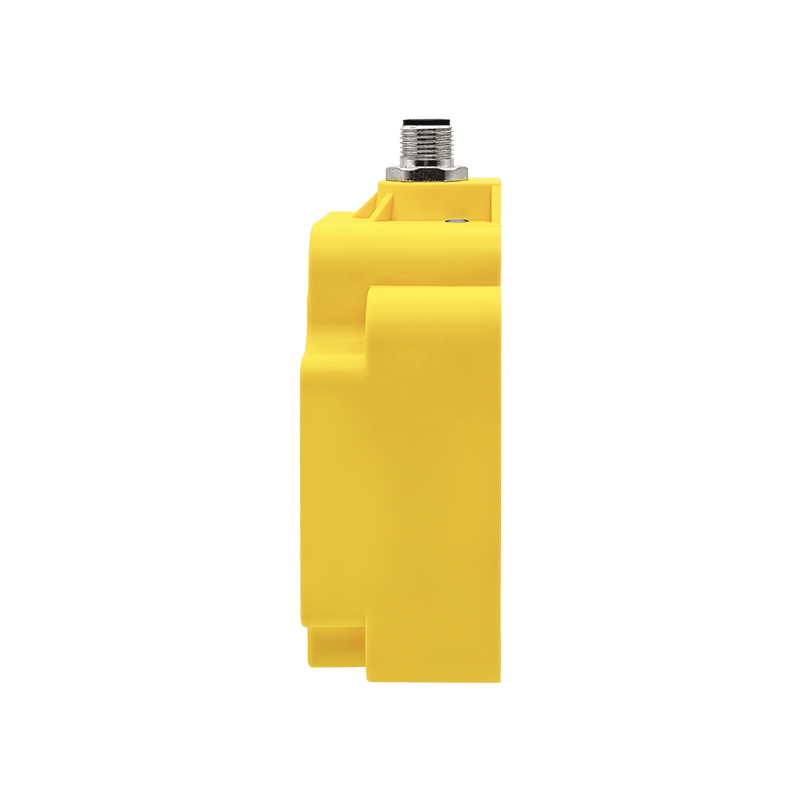

JY-H804是一款工作頻率13.56MHz的高頻工業級RFID讀寫器，集放大器、天線、控制器于一體，接收靈敏、性能穩定、可靠性強，可附近同時使用多臺讀寫器也能保持穩定工作，不受干擾，非常適用于電氣自動化和過程控制。
支持I-CODE 2、I-CODE SLIX、MB89R118C等符合ISO 15693國際標準協議格式標簽的讀取，兼容MF1 S50、NTAG 213、FM11RF08等符合ISO 14443A國際標準協議格式的標簽。符合ISO/IEC18000-3空中接口通信協議標準，支持標準MODBUS RTU工業總線和MODBUS TCP工業以太網協議。
產品品牌 | 科智立KEZLIY | 產品型號 | JY-H804 |
工作頻率 | 13.56MHz | 讀卡距離 | 0-140mm |
支持標簽類型 | ISO 15693、14443A | 通信接口 | RS485 / RS232（選配） |
電源電壓 | DC 9V-28V | 功率 | ≤1.5W |
消耗電流 | ＜0.2A | 電路保護 | 帶極性保護和過壓保護（最大60V） |
通信連接 | M12A連接器 | 工作溫度 | -20℃ ~ 70℃ |
保存溫度 | -25℃ ~ 85℃ | 防護等級 | IP67 |
外殼材質 | ABS+PC | 安裝方法 | M5螺絲，4處安裝孔 |
產品尺寸 | 114*80*39mm | 標配附件 | M12單端預鑄線2米、螺絲 |
M12針腳序號 | 接口定義 | 線芯顏色 |
1 | VCC 9V--28V | 棕色BN |
2 | TXD / 485-A | 白色WH |
3 | GND | 藍色BU |
4 | RXD / 485-B | 黑色BK |
5 | SGND | 灰色GY |
機械尺寸：114mm*80mm*39mm
